SS304 Muhafaza M12 Konnektörlü Hava Kompresörü Su Basıncı Sensörü
WNK81MA basınç vericisi, özel ASIC sinyal koşullandırma çipi ve yüksek performanslı SS316L diyaframlı dağınık silikon basınç sensörünü kullanan yüksek kararlı bir basınç vericisidir. Dahili özel ASIC entegre devresi, milivolt sinyalini standart voltaj, akım veya frekans sinyaline dönüştürür. PC arayüz kartına, kontrol cihazlarına, akıllı göstergelere veya PLC'ye kolayca bağlanabilir. Korozif ortamlarda çalışabilmesini sağlayan kompakt tasarımlı, hafif ve paslanmaz çelik sızdırmazlık yapısıdır.
WNK ayrıca yüksek maliyetli seramik kapasitif basınç sensörü de sağlar. Evsel içme suyu sistemi, iklimlendirme, makine ve soğutma tesisi mühendisliği, hidrolik ve pnömatik sistemler, proses endüstrileri, çevre teknolojisi, IIOT ve IOT sistemlerine uygulanabilir.
Özellikler:
- İsteğe bağlı packard, M12, Küçük Hirschman konnektörleri;
- Küçük boyutlar, gövde özelleştirilebilir;
- Yüksek Doğruluk %0,5 FS, %1 FS ve %2 FS
- Basınç aralığı 0~60MPa (seramik kapasitif sensör aralığı 0~15MPa, dağınık silikon sensör 0~60MPa);
- SPI ve I2C'nin dijital çıkışları; analog çıkışlar 4~20mA/0,5~4,5V/1~5V/ 0~5V, diğer çıkışlar için lütfen bizimle iletişime geçin;
- Geniş çalışma sıcaklığı aralığı -40~125°C;
- Yüksek performanslı seramik kapasitif veya dağınık silikon basınç sensörü;
- OEM, ODM, özelleştirme;
Uygulamalar:
• Çeşitli alanlarda gaz, buhar veya sıvının basınç ölçümü;
• Sıvı seviyesi, hacmi veya kütle ölçümü;
• Çeşitli kullanıcı tanımlı çözümlere entegre edilmiştir;
• Akıllı su ve gaz yönetim sistemi, akıllı yangın kontrolü, otomotiv elektroniği kontrolü, hava kompresörü, HVAC, pompa, vana vb.;
Performanslar:
| Giriş |
| Basınç tipi |
Gösterge basıncı, sızdırmazlık basıncı, mutlak basınç |
| Ölçüm aralığı |
-0.1~60MPa |
| Çıkış |
| Analog |
0,5…4,5V, 4…20mA, 1...5V, 0...10V |
| Analog |
BEN2C, SPI |
| Kesinlik |
| %0,2 |
Doğrusallık, histerezis, tekrarlama: <%0,2 sensör tam aralığı |
| %0,5 |
Doğrusallık, histerezis, tekrarlama: <%0,5 sensör tam aralığı |
| Aşırı yük |
| 2,5X basınç sensörü tam ölçekli |
| Konut Bilgileri. |
| Muhafaza Malzemesi |
SS 304, Cu, Al |
| Islatıcı Malzeme |
SS316L |
| Giriş Koruması |
IP67 |
Güç Kaynağı
| Besleme gerilimi |
5V 24VDCregüle edilmiş güç kaynağı, |
| Besleme gerilimi etkisi |
5V besleme gerilimi etkisi: min.3V/max.5.5V
●0,5…4,5V çıkış sensörü için voltajın doğrusallık ve sıcaklık kompanzasyonu üzerinde etkisi yoktur, voltaj LRV ve FRV ile orantılıdır.
●Benim için2C ve SPI dijital çıkış sensörü, voltajın doğrusallık, LRV, URV ve kompanzasyon sıcaklığı üzerinde etkisi yoktur.
24V besleme gücü etkisi: min.9V/max30V
●4…20mA akım çıkış sensörü için voltajın doğrusallığa, LRV'ye, URV'ye ve kompanzasyon sıcaklığına etkisi yoktur.
|
Sipariş bilgisi:
| Modeli |
Ürün Açıklaması |
| WNK81MA |
Basınç Verici |
| KOD |
Basınç Tipi |
| A |
Mutlak Basınç |
| G |
Gösterge basıncı |
| S |
Sızdırmazlık basıncı |
| KOD |
Kesinlik |
| 2 |
%0,2FS |
| 5 |
%0,5FS |
| KOD |
Sensör aralığı |
| A |
0,1 bar |
e |
10 bar |
| B |
0,5 bar |
F |
50 bar |
| C |
1 çubuk |
G |
100 bar |
| D |
5 bar |
H |
600 bar |
| Diğer aralıklar geliştiriliyor |
| KOD |
Çıkış |
| 1 |
0,5…4,5V DC |
| 2 |
4…20mA |
| 3 |
BEN2C |
| 4 |
SPI |
| 5 |
0...10VDC |
| 6 |
1...5VDC |
| X |
Özelleştirme |
| KOD |
Elektrik konnektörü |
| C1 |
Packard'ın |
| C2 |
M12 |
| C3 |
Kablo çıkışı (lütfen 1 metre için 01 gibi kablo uzunluğunu belirtin) |
| C4 |
Mini DIN43650 |
| C5 |
GX12-3 |
| Müşteri Deneyimi |
Özelleştirme |
| KOD |
Süreç konektörü |
| P1 |
G1/4 |
P5 |
M12×1,5 |
| P2 |
1/4-18NPT |
P6 |
1/4-19PT |
| P3 |
1/8-27NPT |
P7 |
7/16-20UF(dişi) |
| P4 |
M14×1,5 |
PX |
Özelleştirme |
| Diğer proses konnektörleri için lütfen WNK ile iletişime geçin |
|
Tipik sipariş kodu:WNK81MA GC2 C1 P1
WNK81MA GC2 C310 P1_________C3 direkt kablo çıkış uzunluğu 1 metredir.
|
Rekabet Avantajları:
1. 2004 yılında kurulan, 13 yılı aşkın profesyonel araştırma, geliştirme ve üretim tecrübesi;
2. Özelleştirme hizmetleri sağlamak için deneyimli ve profesyonel Ar-Ge ekibi;
3. Verici çekirdek elemanlarının üretilmesi - PCB, verici üreticileri için PCB tedariki;
4. %0,05 FS'ye kadar en yüksek doğruluk;
5. Çeşitli çıkışlar I2C, SPI, 4~20mA, Hart, Modbus, Profibus-Pa, 0,5-4,5V, 0,2-2,9V ve diğer analog çıkışlar;
6. Ürünlerimiz Almanya, Norveç, Polonya, Finlandiya, İspanya, İngiltere, Fransa, Rusya, ABD, Brezilya, Meksika, Avustralya, Japonya, Kore, Tayland, Endonezya, Uruguay ve diğer birçok ülkeye ihraç edilmiştir.

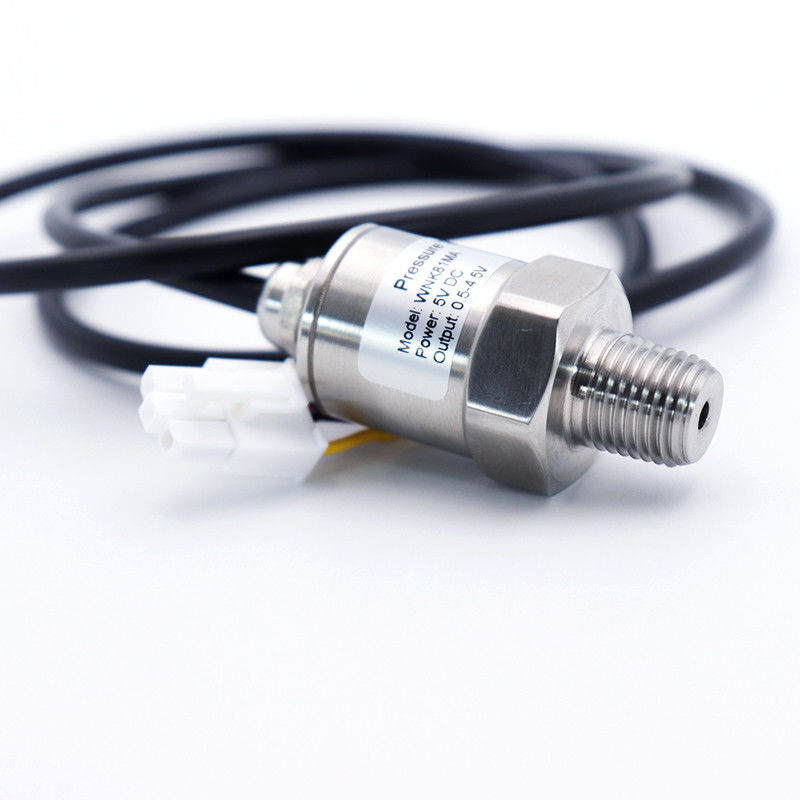

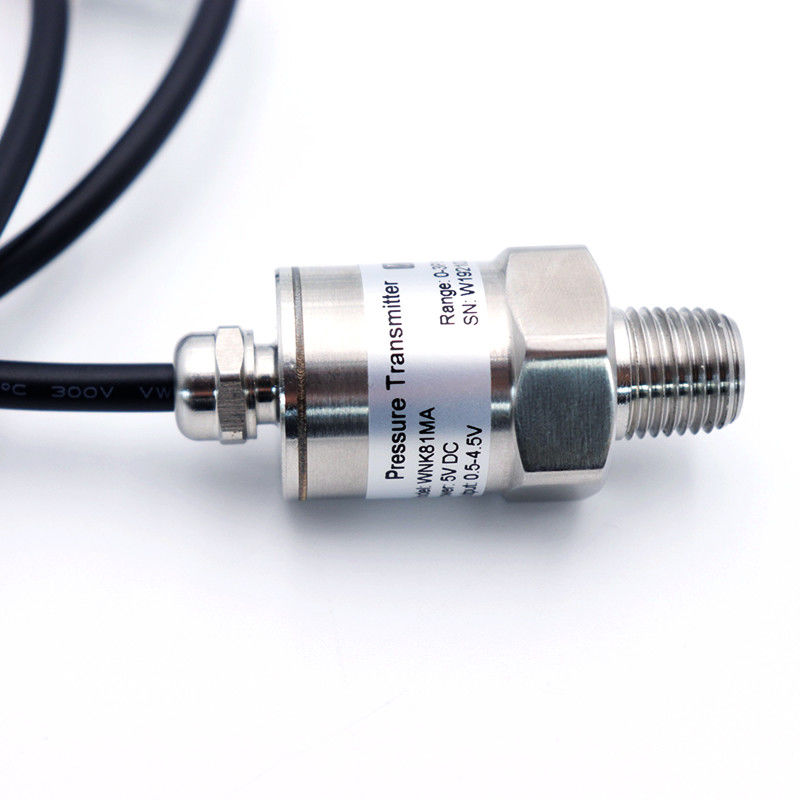

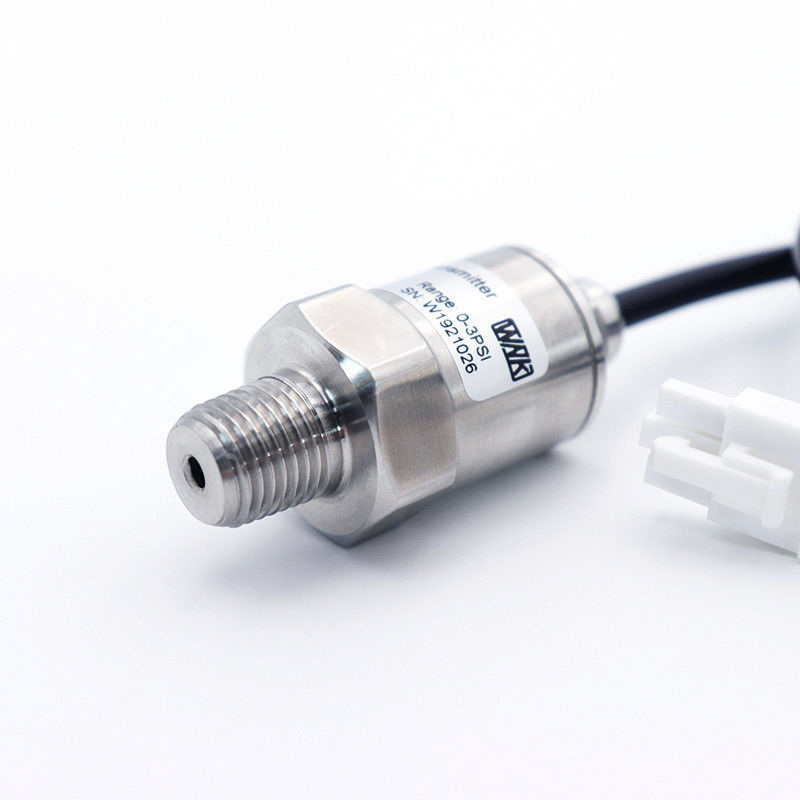

Ürün Gösterisi
Şirket Bilgileri
SSS
S: Ticaret şirketi veya üretici misiniz?
C: 2004 yılından bu yana, yüksek doğruluk, uzun vadeli stabilite, uygun maliyetli basınç/seviye/sıcaklık ölçüm cihazları üretmeye kararlı bir üreticiyiz.
S: Kalite kontrol sisteminiz nedir?
C: Fabrikamız ISO 9001-2015 sertifikasına sahiptir. Tüm ürünler sevkıyattan önce sıcaklık dengeleme ve 48 saatlik yaşlandırma testiyle tamamlanır.
S: Ürünlerinizin garantisi nedir?
C: İnsan yapımı olmayan hasarlar için sevkiyat tarihinden itibaren 12 ay.
S: Nakliye ve Teslimat?
C: Küçük siparişler DHL, Fedex, TNT, UPS ile teslim edilir ve teslim süresi 4 - 5 iş günüdür.
Büyük siparişlerin deniz yoluyla gönderilmesi tavsiye edilir.
