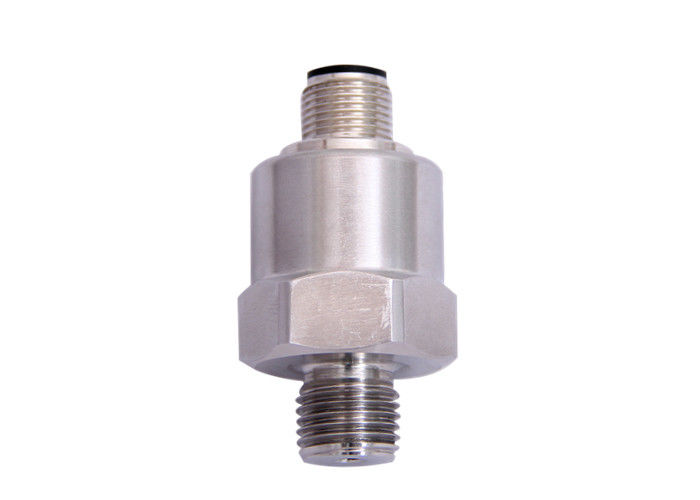

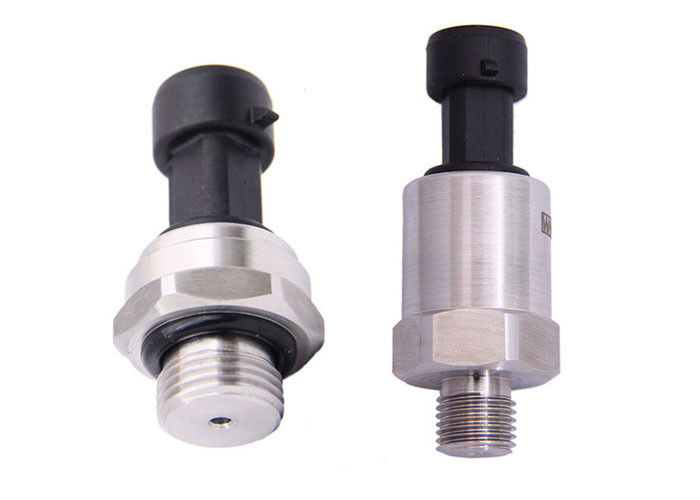

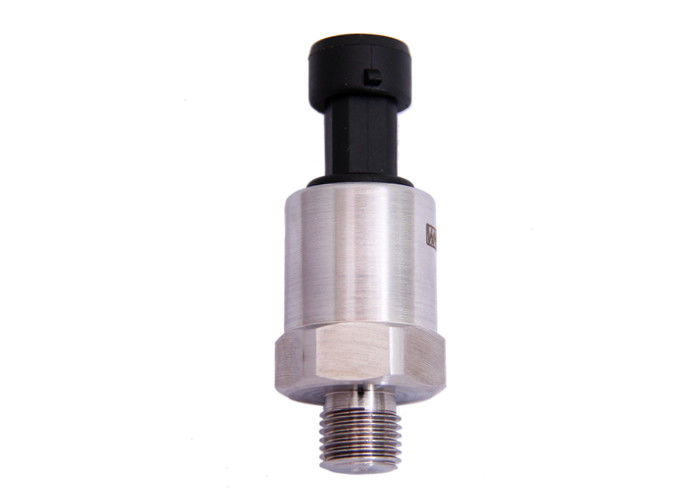

Hidrolik Pnematik Hava Su Basıncı Algılayıcı 4 ~ 20mA SS304 Eviyle
WNK81MA basınç vericisi, özel ASIC sinyal koşullama çipi ve yüksek performanslı SS316L diyafragma difüzyon silikon basınç sensörü kullanılarak yüksek istikrarlı bir basınç vericidir.Dahili özel ASIC bütünleşik devre, milivolt sinyalini standart voltaj haline dönüştürür, akım veya frekans sinyali. PC arayüz kartı, kontrol araçları, akıllı ölçüm cihazları veya PLC ile kolayca bağlanabilir.Korosif ortamda çalışmasını sağlayan.
Küçük basınç verici, güvenilir çalışma, istikrarlı performans, kolay montaj ve kullanım, küçük boyut, hafif ağırlık ve yüksek maliyetli performans özelliklerine sahiptir.
Ev içme suyu sistemi, klima, makine ve soğutma tesisleri mühendisliği, hidrolik ve pnevmatik sistemlerde yaygın olarak uygulanabilir.Süreç endüstrileri ve çevre teknolojisi.
Uygulama alanları:
• Çeşitli alanlarda gaz, buhar veya sıvının basınç ölçümü;
• Sıvı seviyesi, hacim veya kütle ölçümü;
• Kullanıcı tarafından tanımlanan çeşitli çözümlere entegre edilmiştir;
• Akıllı su ve gaz yönetim sistemi, akıllı yangın kontrolü, otomotiv elektronik kontrolü, hava kompresörü, HVAC, pompa, valf vb.
Özellikleri:
- Basınç aralığı: kapasitif seramik sensör için 0 ~ 15MPa; yayılmış silikon sensör için 0-60MPa;
- Seramik kapasitif ve yayılmış silikon basınç sensörü mevcuttur
- Çıktılar: 4 ~ 20mA/0.5 ~ 4.5V/1 ~ 5V/ 0 ~ 5V/ SPI/ I2C ve diğerleri;
- Packard, M12, Küçük Hirschman bağlantıları;
- Ölçme ortamı sıcaklık aralığı: -20 ila 85oC;
- Geniş çalışma sıcaklık aralığı -40 ~ 125oC;
- Küçük boyutlar, boyut özelleştirilebilir;
- OEM, ODM, özelleştirme hizmeti mevcuttur;
Performansları:
| Giriş |
| Basınç tipi | Ölçüm basıncı, mühürleme basıncı, mutlak basınç |
| Ölçme aralığı | -0,1 ~ 60MPa |
| Çıkış |
| Analog | 0.5...4.5V, 4...20mA, 1...5V, 0...10V |
| Analog | Ben...2C, SPI |
| Doğruluk |
| 0% 2 | Doğruluk, histerez, tekrarlayıcılık: <0,2% sensör tam aralığı |
| 0% 5 | Doğruluk, histerez, tekrarlayıcılık: <0,5% sensör tam aralığı |
| Aşırı yük |
| 2.5X basınç sensörü tam ölçek |
| Konut Bilgisi. |
| Konut malzemeleri | SS 304, Cu, Al |
| Islatma malzemesi | SS316L |
| Girme Koruması | IP67 |
Güç kaynağı
| Besleme voltajı | 5V 24VDC düzenli güç kaynağı, |
| Besleme voltajı etkisi | 5V besleme voltajı etkisi: min.3V/max.5.5V
● 0.5...4.5V çıkış sensörü için, voltajın doğrusallık ve sıcaklık telafi etkisi yoktur, voltaj LRV ve FRV'ye orantılıdır.
●Benim için2C ve SPI dijital çıkış sensörü, voltajın doğrusallık, LRV, URV ve telafi sıcaklığı için bir etkisi yoktur.
24V güç kaynağı etkisi: min.9V/max30V
● 4...20mA akım çıkış sensörü için, voltajın doğrusallık, LRV, URV ve telafi sıcaklığı için bir etkisi yoktur. |
Sipariş verisi:
| Model | Ürün Tanımı |
| WNK81MA | Basınç verici |
| Kod | Basınç Tipi |
| A | Mutlak Baskı |
| G | Ölçüm basıncı |
| S | Dükkan basıncı |
| Kod | Doğruluk |
| 2 | 0% 2 FS |
| 5 | 0% 5 FS |
| Kod | Sensör aralığı |
| A | 0.1bar | E | 10 bar |
| B | 0.5 bar | F | 50 bar. |
| C | 1 bar | G | 100 bar |
| D | 5bar | H | 600 bar |
| Diğer aralıkları da geliştiriliyor. |
| Kod | Çıkış |
| 1 | 0.5...4.5V DC |
| 2 | 4...20mA. |
| 3 | Ben...2C |
| 4 | SPI |
| 5 | 0...10V DC |
| 6 | 1...5V DC |
| X | Kişiselleştirme |
| Kod | Elektrikli konektör |
| C1 | Packard |
| C2 | M12 |
| C3 | Kablo çıkışı ((pls aşağı kablo uzunluğu koymak, 1 metre için 01 gibi) |
| C4 | Mini DIN43650 |
| C5 | GX12-3 |
| CX | Kişiselleştirme |
| Kod | Süreç konektörü |
| P1 | G1/4 | P5 | M12×1.5 |
| P2 | 1/4-18NPT | P6 | 1/4-19PT |
| P3 | 1/8-27NPT | P7 | 7/16-20UF ((kadın) |
| P4 | M14×1.5 | PX | Kişiselleştirme |
| Diğer işlem bağlantıları için WNK ile iletişime geçin. |
Tipik sipariş kodu:WNK81MA GC2 C1 P1
WNK81MA GC2 C310 P1________C3 doğrudan kablo çıkış uzunluğu 1 metre. |
Rekabet avantajları:
12004 yılında kurulan, 13 yıllık profesyonel araştırma, geliştirme ve üretim deneyimi;
2Deneyimli ve profesyonel araştırma ve geliştirme ekibi özelleştirme hizmetleri sağlamak için;
3İletici çekirdek elemanları üretmek- PCB, iletken üreticileri için PCB tedarik etmek;
4En yüksek doğruluk % 0.05 FS'ye kadar;
5Çeşitli çıkışlar I2C, SPI, 4 ~ 20mA, Hart, Modbus, Profibus-Pa, 0.5-4.5V, 0.2-2.9V ve diğer analog çıkışlar;
6Ürünlerimiz Almanya, Norveç, Polonya, Finlandiya, İspanya, İngiltere, Fransa, Rusya, ABD, Brezilya, Meksika, Avustralya, Japonya, Kore, Tayland, Endonezya, Uruguay ve diğer birçok ülkeye ihraç edilmiştir.
